Prélèvement de sol

Nos techniques de forage sont choisies en fonction du contexte géologique, des contraintes d’accès et des objectifs de l’ouvrage.
Sans injection de fluide :

  • Tarière pleine : Ø 112 à 152 mm
  • Tarière creuse : Ø 111/194 mm

Avec injection d’eau ou d’air : (terrains durs ou cohésifs)

  • Forage rotary (tricône, trilâme) : Ø 90 à 250 mm
  • Forage avec tubage à l’avancement : Ø 120 à 170 mm
  • Marteau fond de trou (DTH) : Ø 115 à 200 mm

Avec injection d’air (terrains durs ou cohésifs) : terrains instables ou difficiles de types alluvionaire

  • Système ODEX (tubage simultané) : Ø 115/140 mm à 190/225 mm

Chaque méthode est mise en œuvre avec maîtrise des pertes de charge, suivi de forage (carottes ou cuttings) et nettoyage/nettoyage final de l’ouvrage.

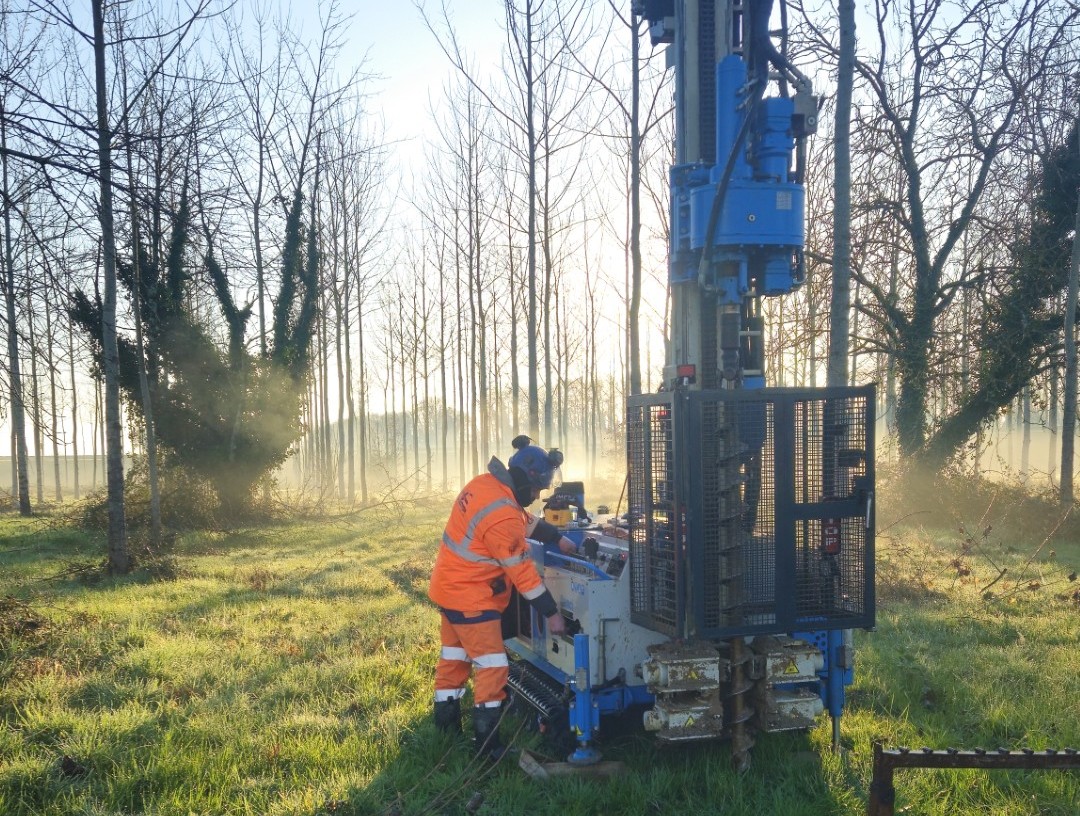

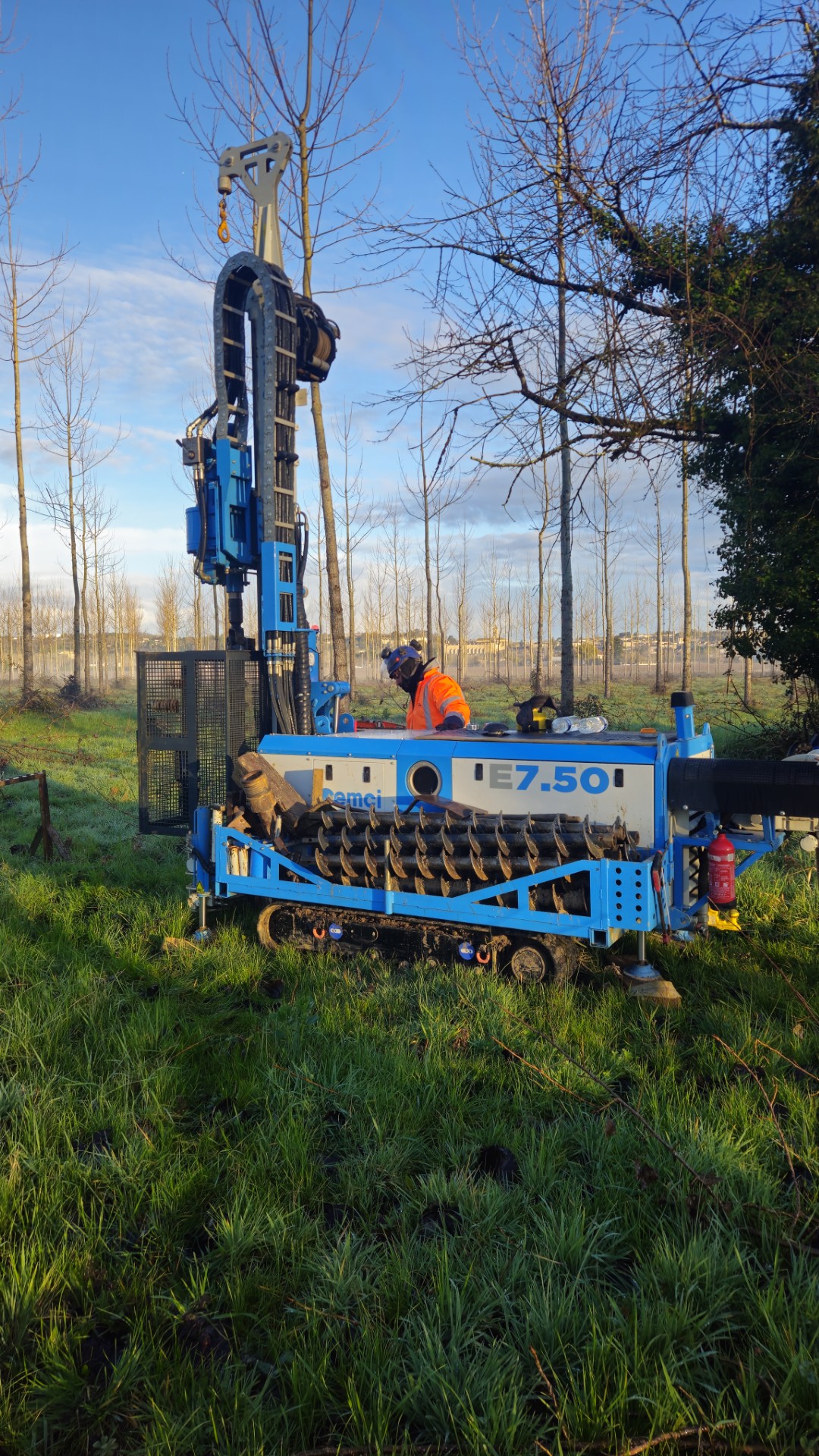

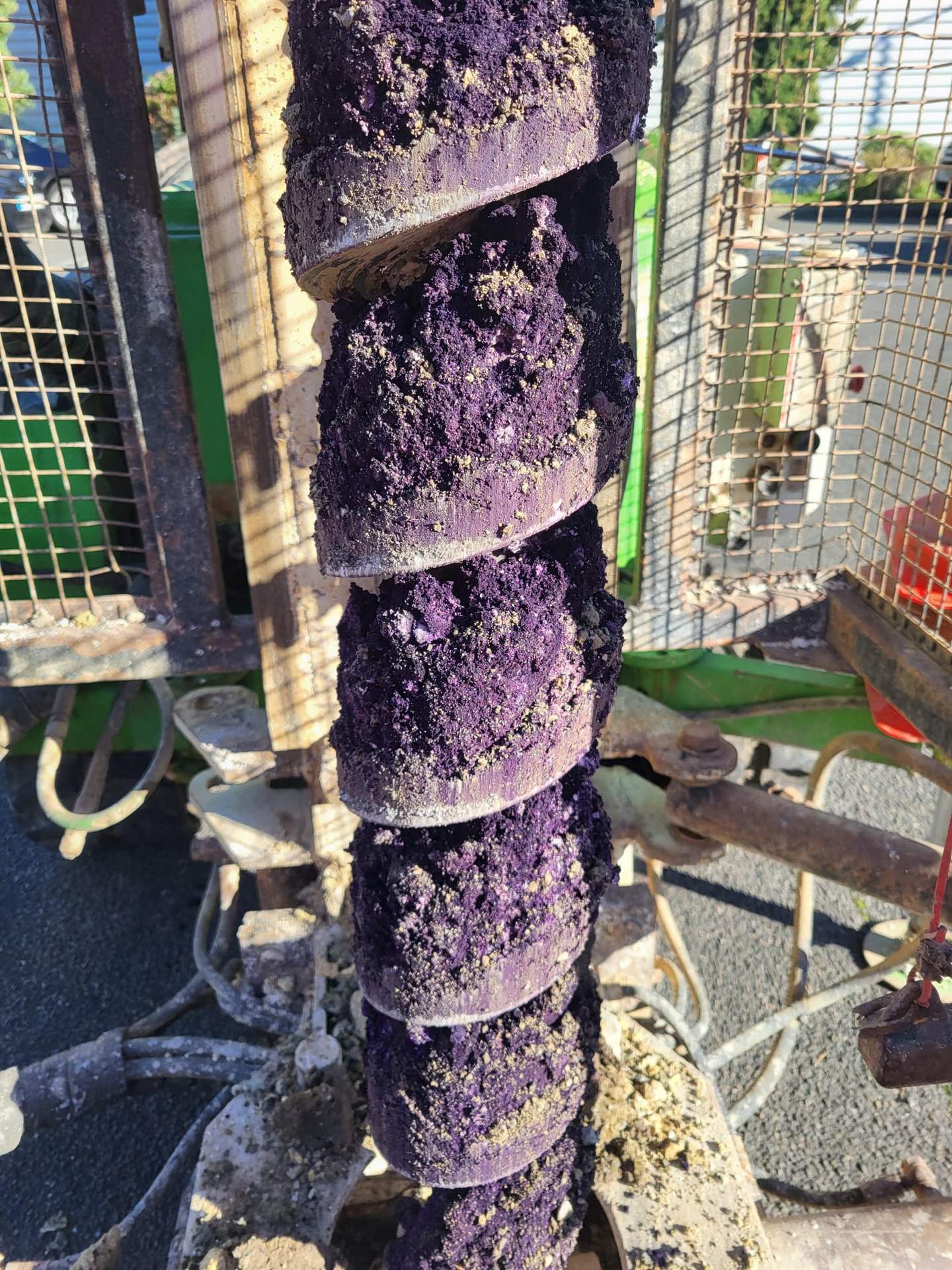

Sondage à la tarière

Un sondage à la tarière continue est une méthode de reconnaissance utilisée surtout dans les sols meubles à moyennement cohérents (argiles, limons, sables, graviers fins).
Il s’agit d’une technique rapide et économique, bien adaptée aux investigations peu profondes à moyennes.

Mise en place de la tarière

  • La tarière continue est constituée d’une tige métallique centrale autour de laquelle s’enroule une spirale (hélice).
  • L’extrémité inférieure est munie d’une tête de coupe adaptée au terrain.
  • La tarière est montée sur la machine de forage, reliée au système rotatif.

Forage

  • La tarière est mise en rotation descendue dans le sol par appuie mécanique de la foreuse.
  • Le mouvement rotatif entraîne la coupe du terrain, qui remonte progressivement le long de la spirale jusqu’à la surface.
  • Le forage progresse en continu jusqu’à la profondeur souhaitée (pas de nécessité de retirer la tarière à chaque mètre).Pour les sondages on adapte les profondeurs de passe de tarière suivant la demande du client.

Observation des sols

  • Le matériau est extrait à la surface par la spirale :
    - On observe directement la succession lithologique (argiles, sables, graviers, présence d’eau).
    - La description est moins précise qu’avec un carottage, car le sol est remanié.
  • On note les profondeurs d’apparition des différents faciès.

Diamètres disponibles  112 mm à 150mm

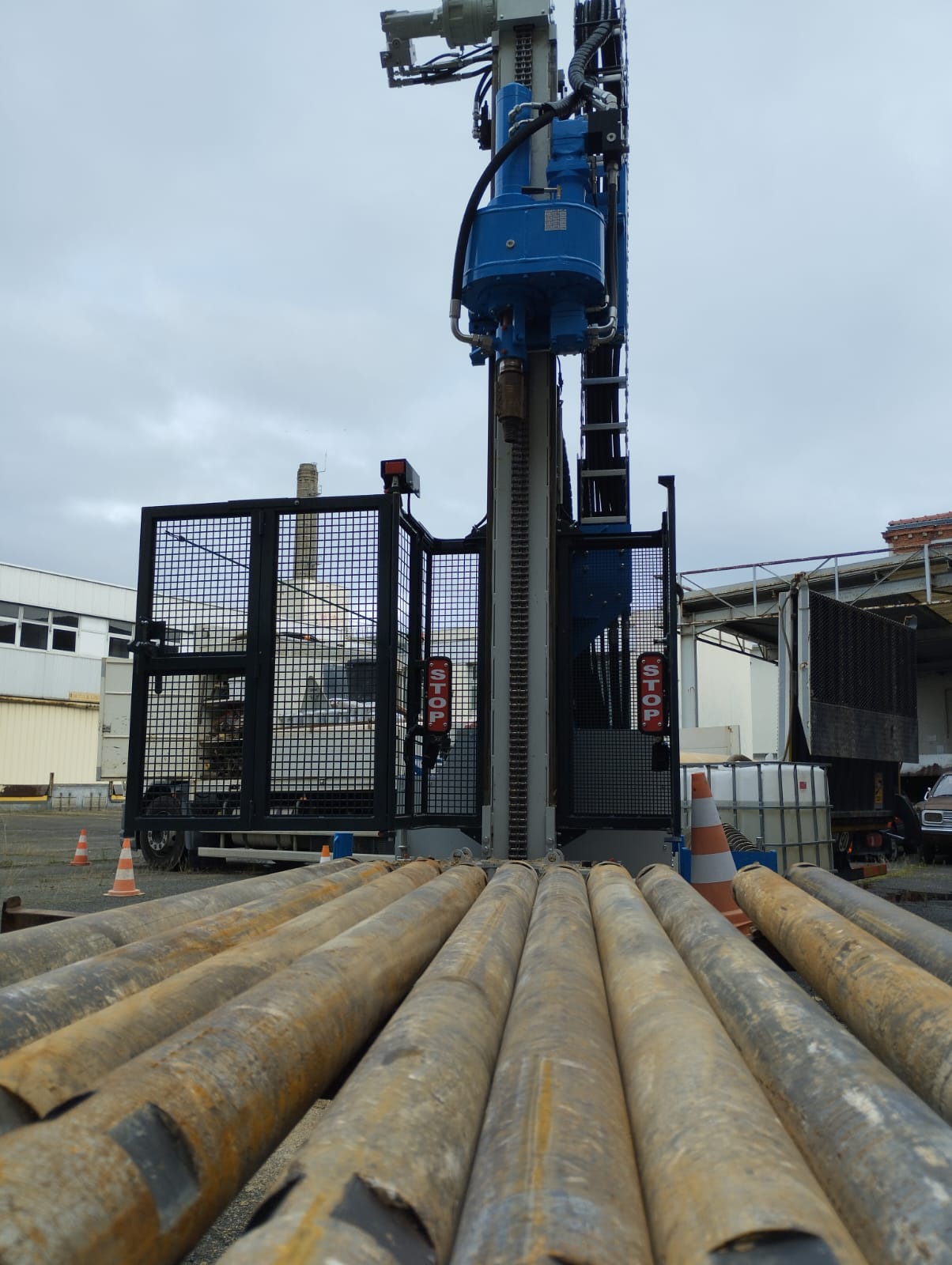

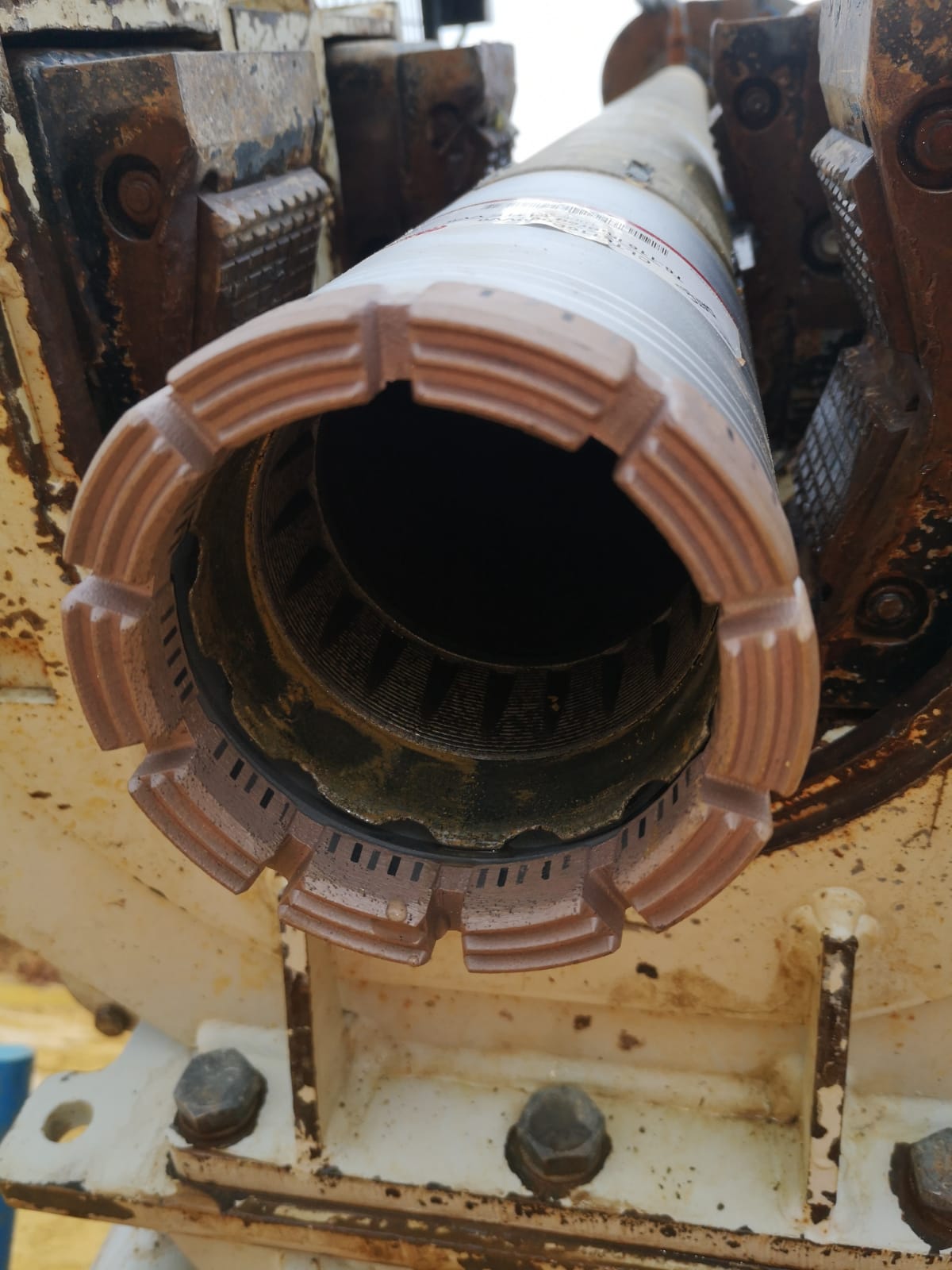

Carottage conventionnel

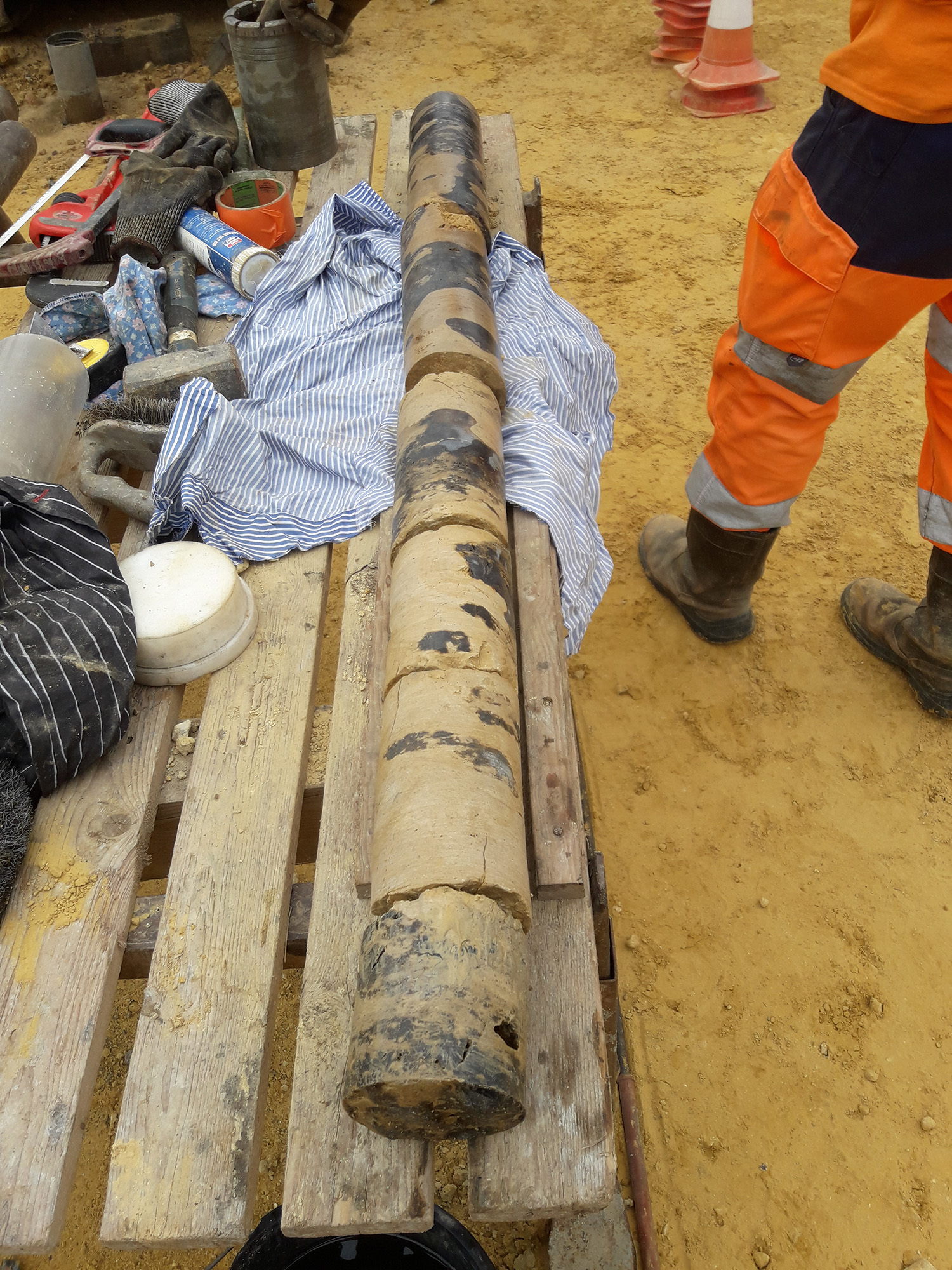

Un carottage conventionnel  est une opération de forage qui consiste à prélever une carotte intact, cylindrique de sol ou de roche, afin d’en analyser la nature, la structure et les propriétés mécaniques.
Voici la méthodologie générale de sa réalisation, étape par étape :

Mise en place
du carottier

  • Le carottier conventionnel est un tube métallique simple ou double, dont l’extrémité est munie d’une couronne adaptée au sol.
  • Le carottier est relié à la colonne de tiges de forage.

Forage et
pénétration

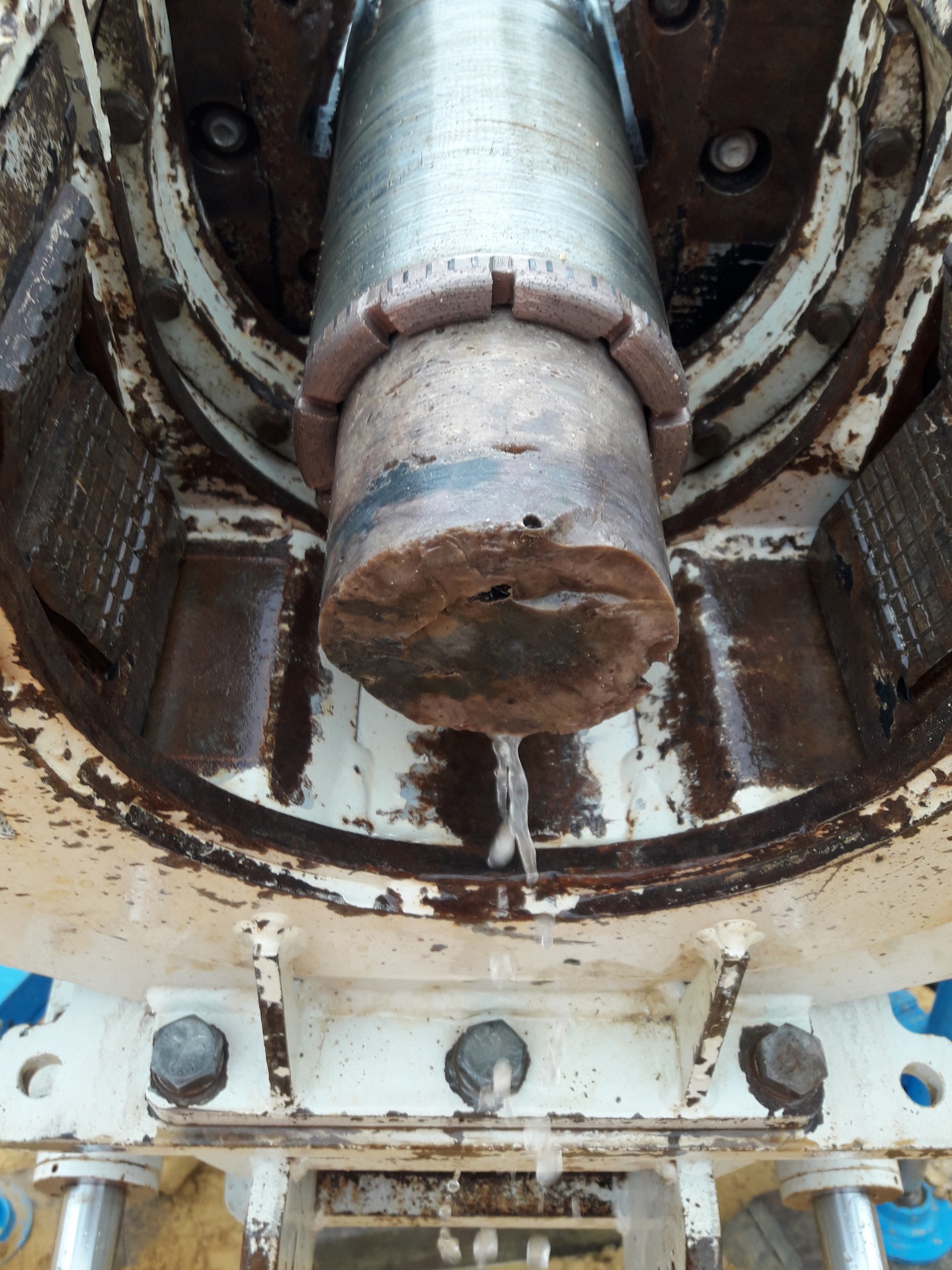

  • La rotation du train de tiges entraîne la couronne diamantée qui découpe la roche ou le sol.
  • La carotte s’engage à l’intérieur du carottier.
  • La pénétration se fait par alternance de rotation et pression axiale, avec une vitesse adaptée à la nature du terrain.
  • La lubrification et le refroidissement de la couronne sont assurés par circulation d’un fluide de forage (eau ou boue).

Remontée
du carottier

  • Lorsque la longueur utile de carotte est atteinte, la rotation est arrêtée.
  • Le carottier est remonté en surface à l’aide de la colonne de tiges.
  • On prend soin de limiter les vibrations et les chocs pour préserver l’intégrité de la carotte.

Ouverture et
extraction de la carotte

  • La couronne et dévissée pour accéder à la carotte
  • La carotte est extraite avec précaution (à l’aide d’un extracteur si nécessaire).

Conditionnement
de la carotte

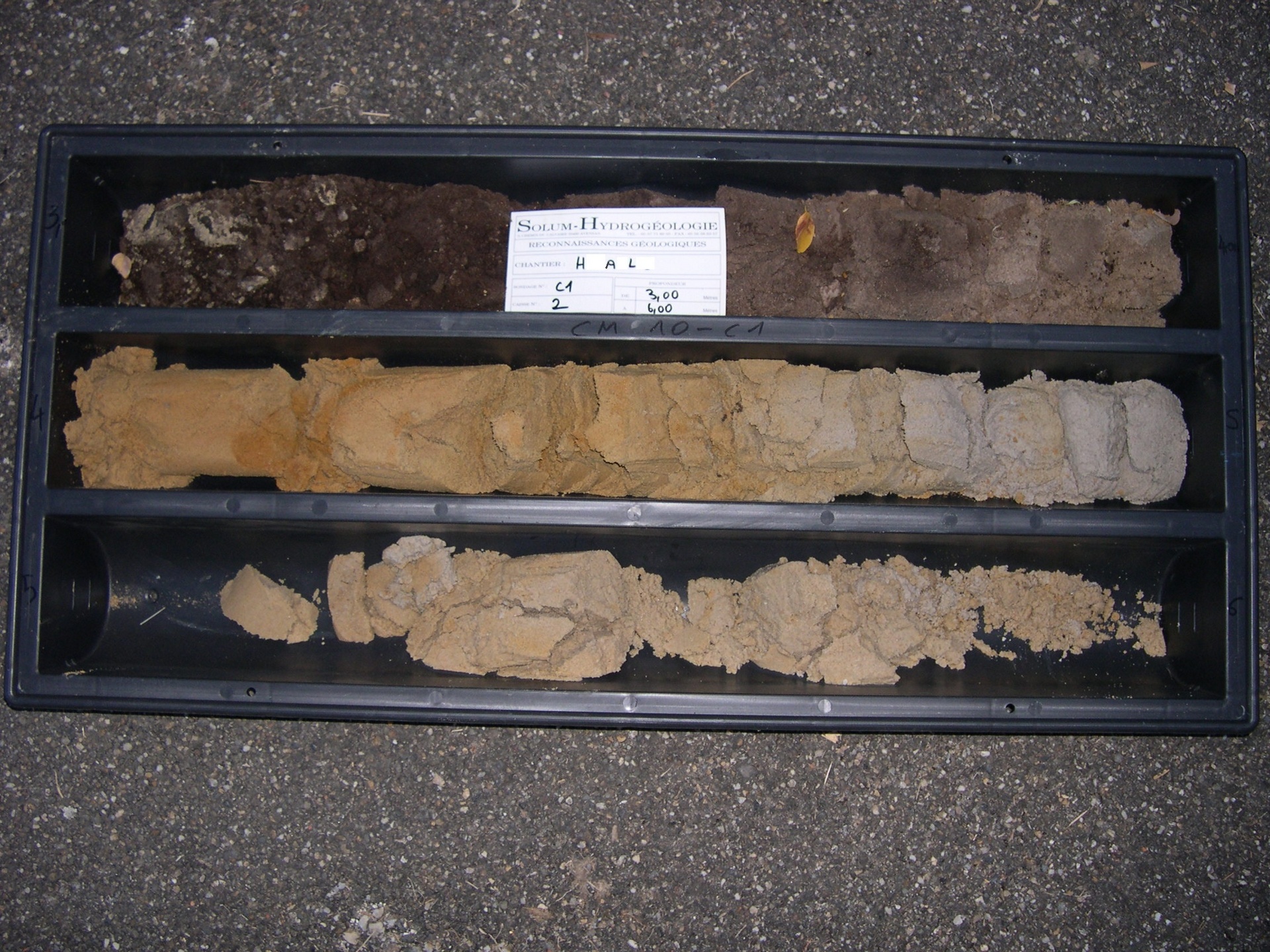

  • La carotte est placée dans des boîtes à carottes en bois ou plastique, numérotées et compartimentées ou laissée sous gaine.
    Les carottes sont disposées dans le bon ordre, en respectant le sens haut/bas.
    Étiquetage : profondeur de prélèvement, numéro du forage, coordonnées, date, etc.

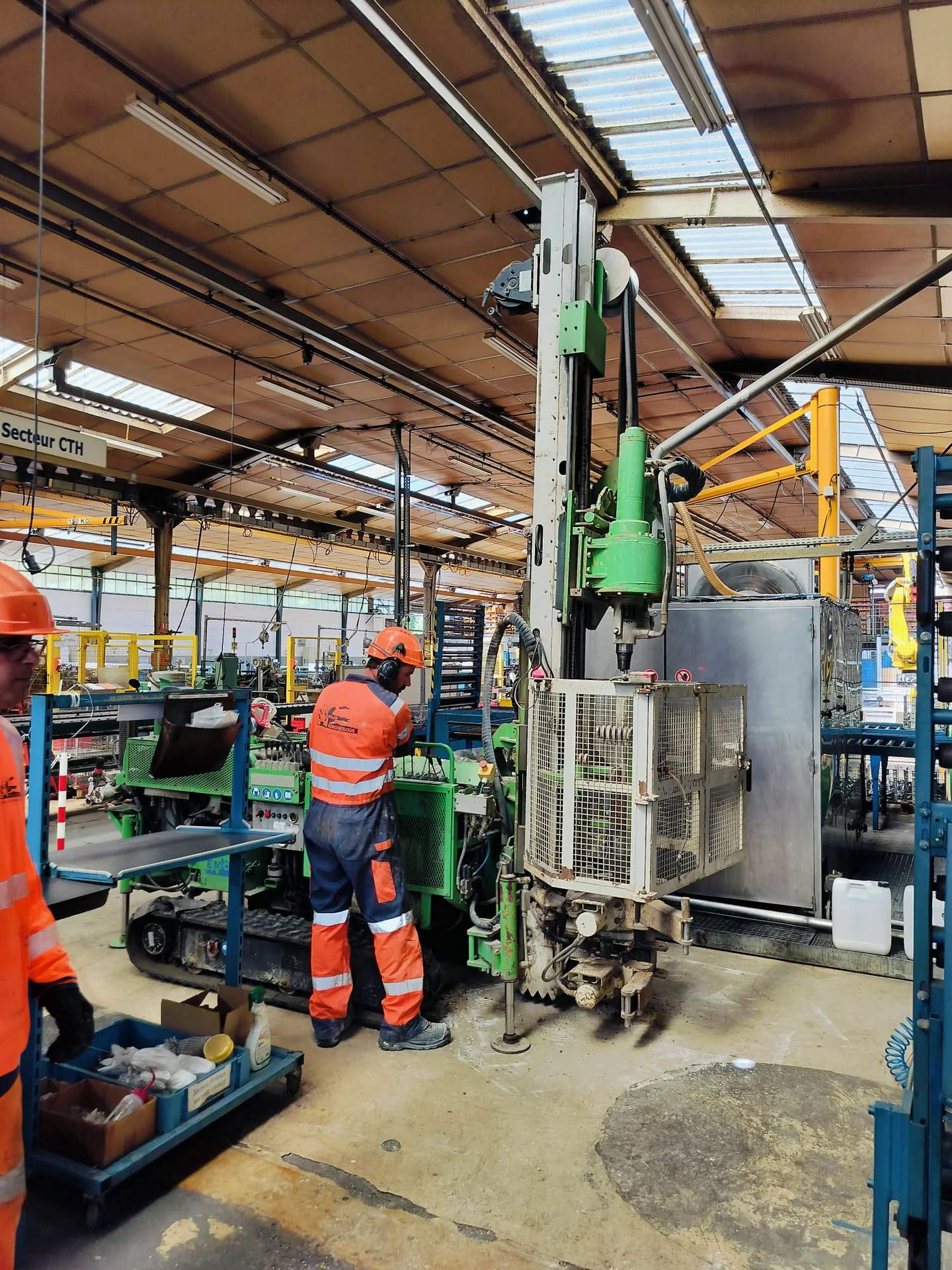

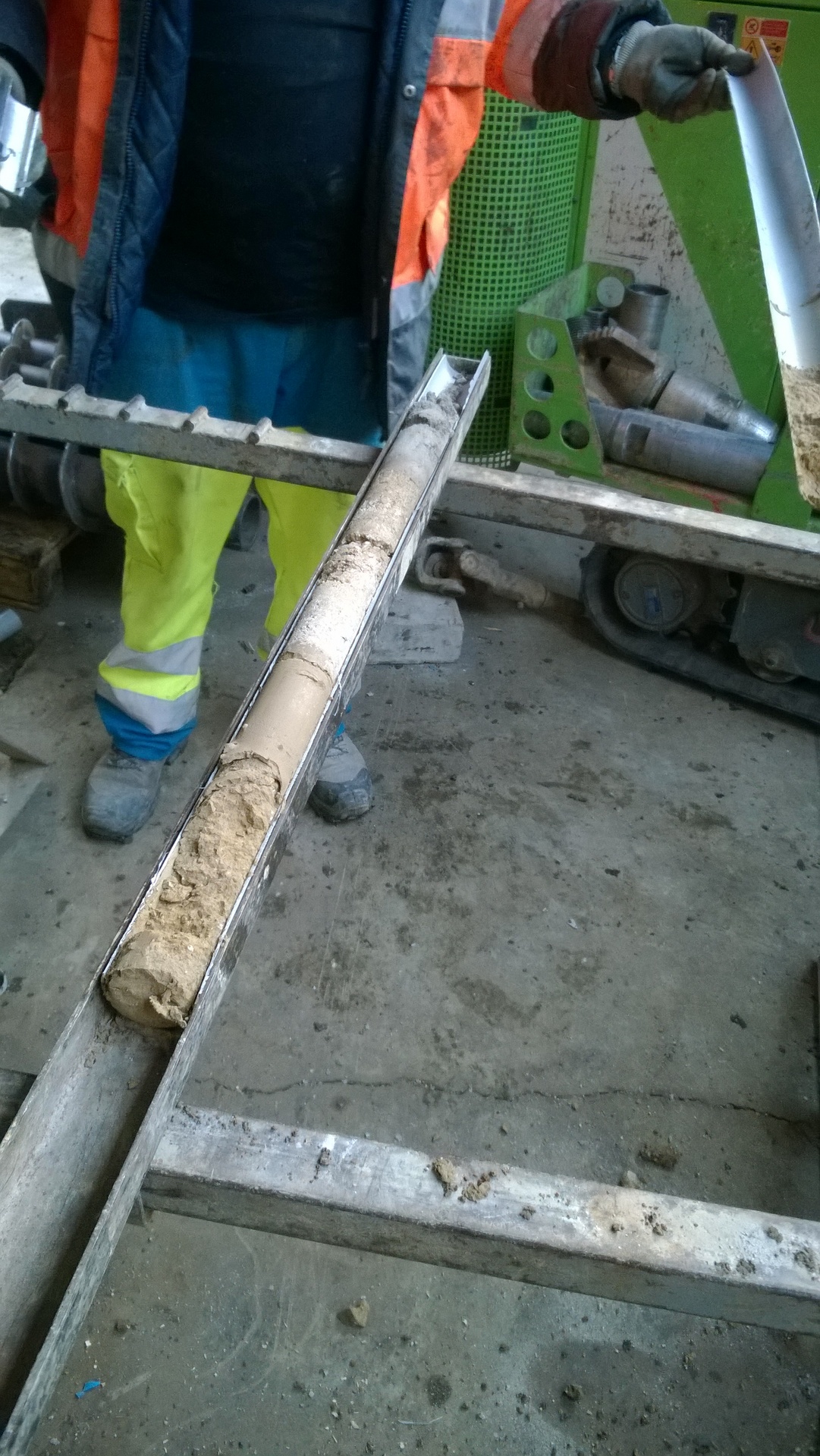

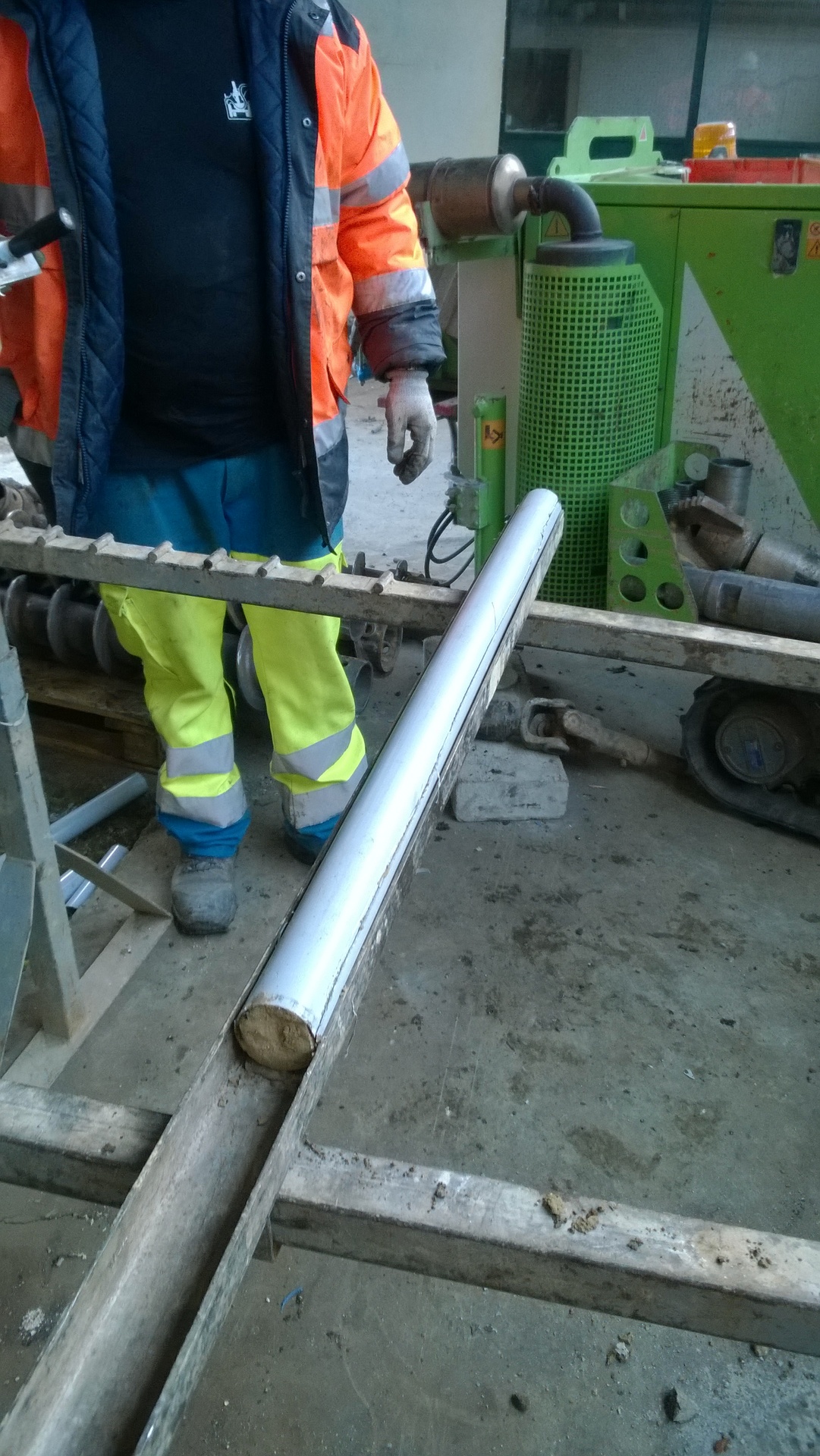

Carottier battu sous gaine

Nous réalisons des prélèvements à l'aide d’un carottier battu sous gaine, en diamètre 63 mm pour les sols fins et en diamètre 114 mm pour les sols grossiers.
Cette technique est particulièrement adaptée aux analyses de composés volatils. Les gaines peuvent être ouvertes directement sur site ou en laboratoire, selon les besoins.
Afin de garantir la sécurité des opérateurs, nous avons fait fabriquer des ouvre-gaines spécifiques, limitant les risques de blessure lors de la manipulation.

Échantillonnages intacts

Ces techniques permettent de prélever des échantillons de sol intacts, préservant au mieux la structure et les caractéristiques naturelles du terrain.

Échantillonnage intact à la gouge à percussion à fenêtre

Cette méthode d’échantillonnage permet d’obtenir une vision précise des changements lithologiques. Elle facilite l’identification des zones impactées et fournit des résultats de grande qualité grâce à la précision des informations recueillies. Cette méthode est principalement utilisée en mode portatif.

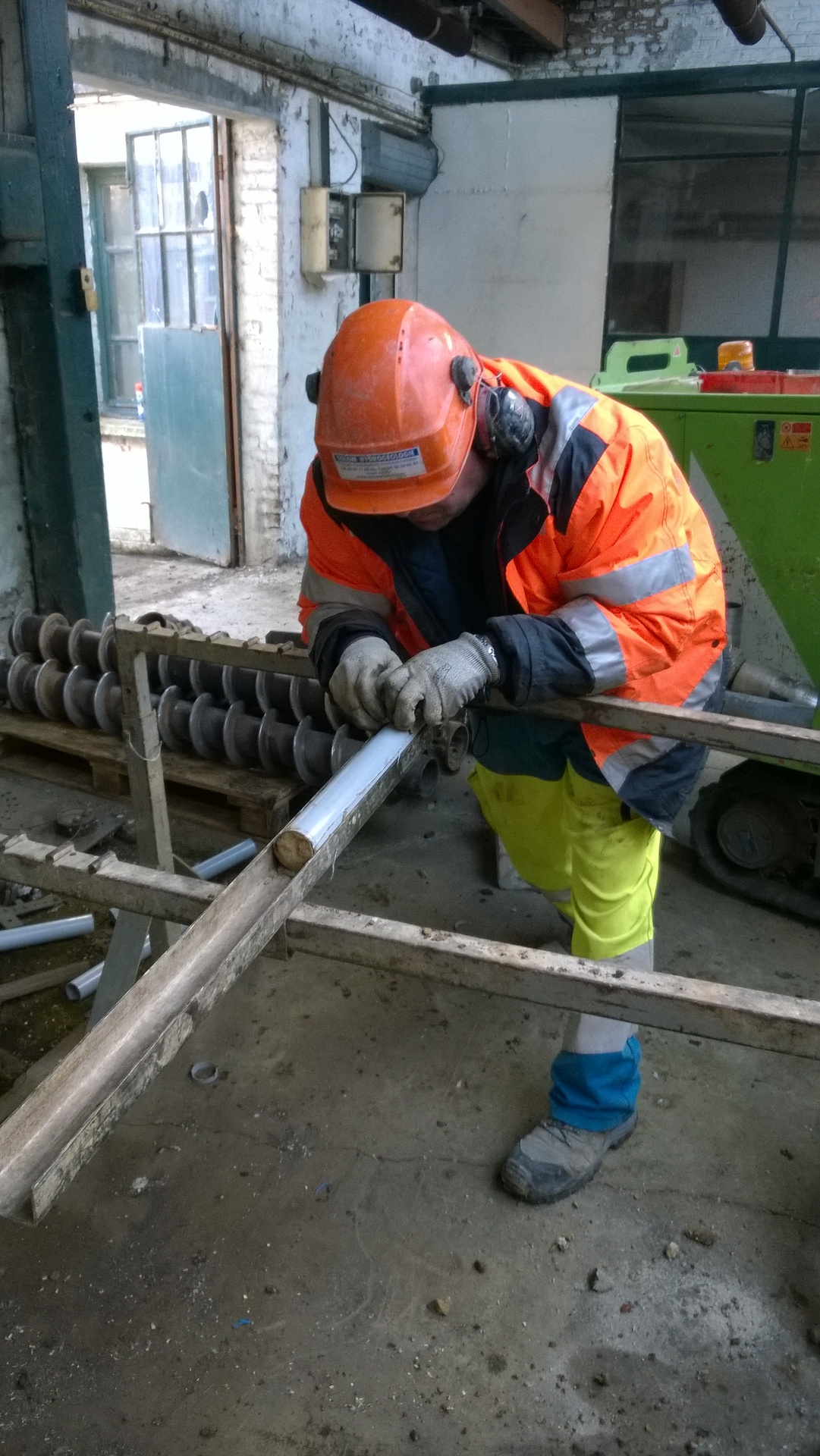

Le carottier battu est un tube métallique contenant une gaine en PVC destinée à accueillir l'échantillon.

Le carottier est enfoncé dans le sol par frappe, puis remonté. La gaine PVC, remplie de l'échantillon, est ensuite extraite.

L'ouverture se fait a l'aide d'un couvre-gaine si l'échantillon est utilisé directement ; sinon, la gaine est scellée pour être envoyée en laboratoire.

L'échantillon est alors disponible pour diverses études et mesures.
